抗氧化剂包装粉尘回收除尘系统

解

决

方

案

Ⅰ、方案描述

01.项目概况

  根据贵公司除尘要求，此次需治理的为抗氧化剂包装过称中产生的粉尘。伊立欧宁波主要是生产抗氧化剂（一种化学物质），该助剂用于合成轮胎等橡胶制品。有一定的粘性。该产品在装袋包装过程中产生的粉尘较少，当包装袋快满时会通过叉车使其装满整个袋子，还有就是在最终换袋过程中会产生大量的粉尘；在生产过程中的皮带传送过程中也会产生粉尘，目前已有抽风系统，但效果不好。由于此种粉尘比较昂贵，所以需要回收再利用。

  贵公司领导从关爱职工、保护环境、经济效益的角度出发，提出将此粉尘进行回收，我公司协同德国凯乐空气净化技术有限公司，为贵公司提供最优秀、最经济的回收治理方案。

02.设计依据

  1、《大气污染物综合排放标准》（GB16297—1996）

  2、《工业企业设计卫生标准》（GBZ1—2002）

  3、《工业场所有害因素职业接触限值》（GBZ2—2007）

  4、《工业企业厂界噪声标准》（GB12348～12349—90）

  5、室内排放达到中华人民共和国卫生部《职业病危害因素分类目录》中的规定各类物质排放标准。

03.方案描述

03.01 除尘系统介绍

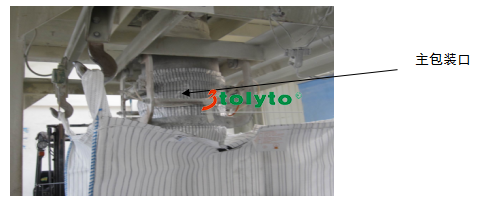

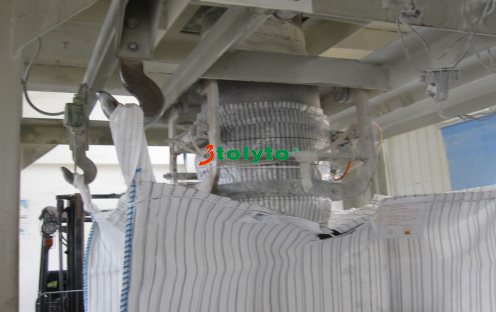

由于此工艺在操作过程中，工人操作有很大的随意性，主包装口（如下图）：

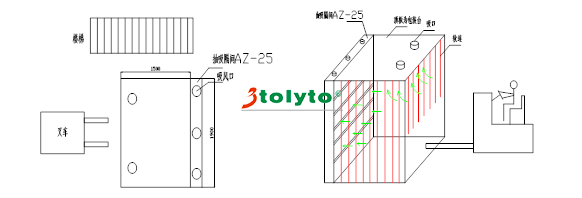

  在装袋过程中工人会从四个角解下袋子上的挂件，待装满后换取袋子，并用叉车移走装满的袋子。设计采用抽吸隔间（AZ-25）对粉尘进行捕集，抽吸隔间摆放在叉车正对面一侧，单个设计3000m3/h，尺寸为：2480*1350*450mm。在离隔间较远的两个角的上方，接触包装口上方的台面开两个直径为150mm的吸风口，每个设计1000m3/h，辅助工作（已勘测过现场，不影响工艺操作）。即可达到良好的效果。在其它三侧挂上挡风帘，一个可以提高捕捉效率，也不影响工人操作，在没叉车2端挡风帘挂到离地面200mm的位置，有叉车工作的一端，挂到台子高的一半。（气流走向如图绿色所示）

  那么主包装口设计5000m3/h，就可满足现场需求。

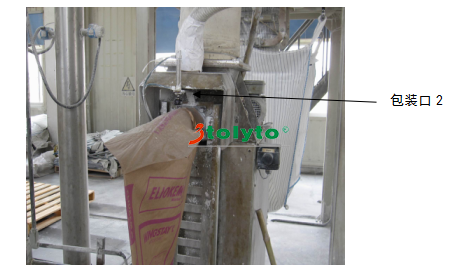

  包装口2设计1500m3/h,罩子尺寸为：600（宽度）*800（深度）*600（高度）采用软管连接。形式如同原有样子

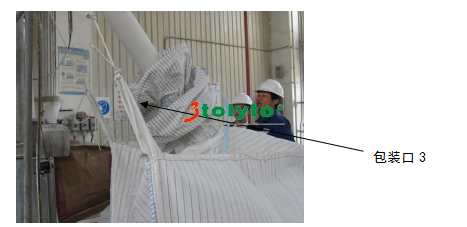

  包装口3，一搬风尘量很少，而且更换周期比较长，设计采用侧吸罩的形式进行烟尘捕集。设计采用1000m3/h。（如下图所示）

  此点可以再换袋的时候打开罩子上面的调节阀，不用时可以关掉。

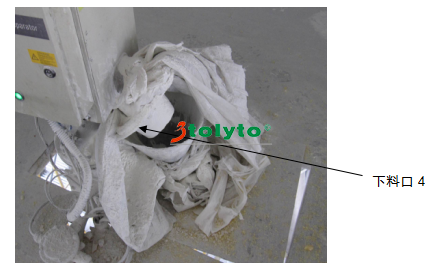

  此下料口设计采用一个月牙形的侧吸罩进行烟尘捕集，尺寸：月牙直径为400mm，厚度250mm。设计采用1500m3/h

  此点位于二楼，主要是原有吸气罩与皮带滚轴之间不问产生粉尘，根据现场条件设计采用顶吸板加软连，辅助原有吸气罩进行烟尘捕集，顶吸板尺寸为1900*900mm。设计风量为5000m3/h.其中原有吸口占2000m3/h,顶吸板占3000m3/h。

那么系统总风量就为：

  5000m3/h + 1500m3/h + 1000m3/h + 1500m3/h + 5000m3/h = 14000m3/h

  由于此种粉尘有较强的粘性，所以采用德国凯乐特有的SINBRAN抗静电滤芯进行过滤，此滤芯由烧结的聚乙烯构成其基体，并在其表面碾压覆上一层GORE-TEX的PTFE聚四氟乙烯膜作为高效过滤表面。

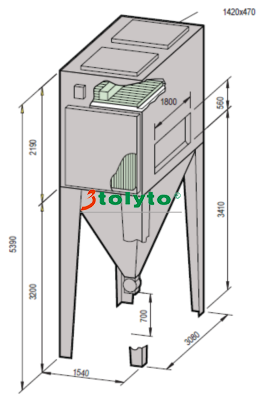

设备外形图

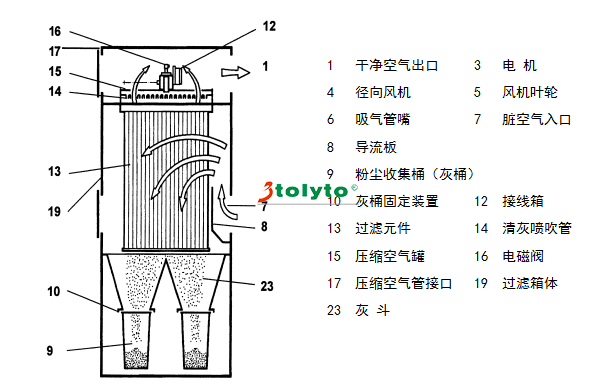

过滤元件——SINBRAN滤芯

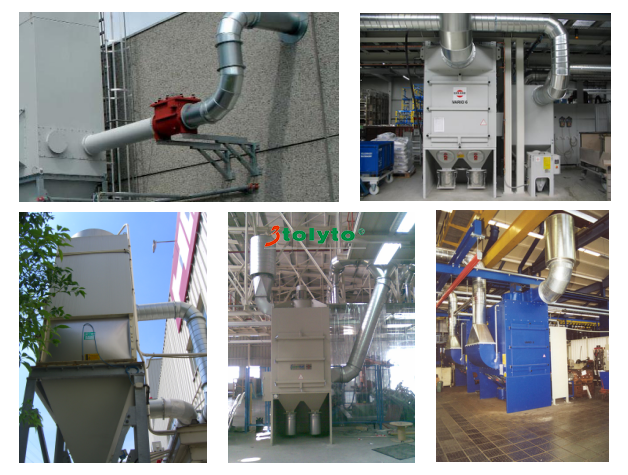

Ⅵ、工程实例

（详细方案请电话联系索取！）
